02 · Diagramas de flujo¶

Diseñaste una solución en el Módulo 01. Ahora dibújala — usando una gramática de formas que cualquiera entrenado en diagramas de flujo entenderá, sin importar su idioma.

Por qué diagramas de flujo¶

Los diagramas de flujo son la primera representación formal de un algoritmo. Formal significa: cada forma tiene un significado fijo, y dos personas que leen el mismo diagrama deben interpretarlo igual.

Ayudan a:

Ver el flujo de control de un vistazo.
Detectar decisiones y ramas que se esconden en descripciones en prosa.
Depurar la lógica antes de escribir código.
Comunicar a través de idiomas y niveles de experiencia — una persona junior, un analista de negocio y un arquitecto pueden pararse frente al mismo diagrama y discutirlo.

Gramática de formas¶

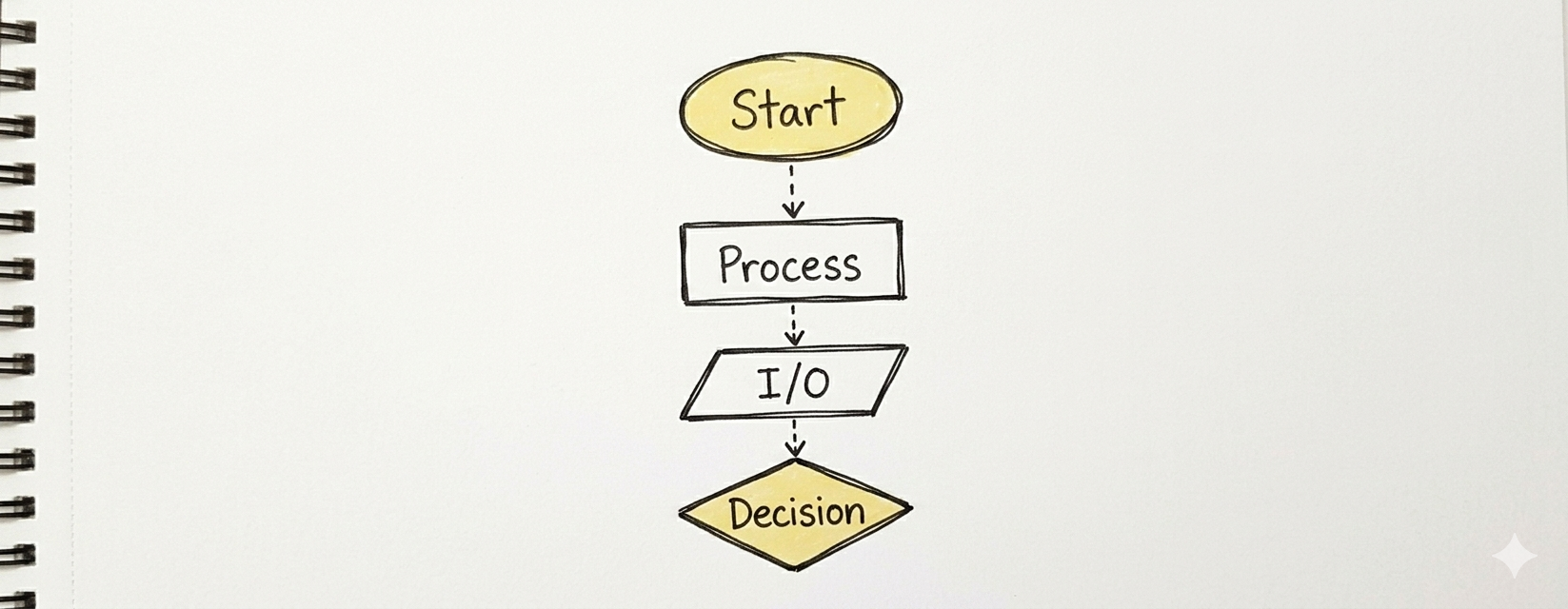

Doodle con formas de diagrama: óvalo de inicio, rectángulo de proceso, paralelogramo de E/S, rombo de decisión

Estas son las formas centrales. Cada diagrama del curso usa solo estas.

Forma	Significado	Sintaxis Mermaid
Óvalo / píldora	Inicio o Fin del proceso	`([texto])`
Rectángulo	Proceso — acción a realizar	`[texto]`
Paralelogramo	Entrada / Salida — dato que entra o sale	`[/texto/]`
Rombo	Decisión — sí/no que bifurca el flujo	`{texto}`
Círculo	Conector — salta a otra parte del diagrama	`((texto))`
Caja de subrutina	Proceso predefinido (llamada a otro diagrama)	`[[texto]]`
Flecha	Dirección y orden del flujo	`-->`

Orden de lectura¶

De arriba hacia abajo por defecto.
De izquierda a derecha para divisiones horizontales.
Cada forma debe tener una flecha saliente excepto Fin.
Cada rombo de decisión tiene exactamente dos salidas (usualmente Sí / No).

Ejemplo 1 — Suma de dos números¶

El algoritmo más simple posible. Sin decisiones, sin ciclos.

flowchart TD
    Start([Inicio]) --> In[/Leer a/]
    In --> In2[/Leer b/]
    In2 --> Calc[suma = a + b]
    Calc --> Out[/Escribir suma/]
    Out --> End([Fin])

Lectura: inicio → pedir a → pedir b → calcular suma → mostrar suma → fin.

Ejemplo 2 — ¿Un número es par o impar?¶

Primer punto de decisión.

flowchart TD
    Start([Inicio]) --> In[/Leer n/]
    In --> D{n mod 2 = 0?}
    D -- Sí --> Par[/Escribir &quot;par&quot;/]
    D -- No --> Impar[/Escribir &quot;impar&quot;/]
    Par --> End([Fin])
    Impar --> End

Idea clave: ambas ramas deben terminar en el mismo Fin. No dejes hilos colgando.

Ejemplo 3 — Mayor de tres números¶

Decisiones anidadas. Fíjate cómo cada rombo tiene exactamente dos salidas.

flowchart TD
    Start([Inicio]) --> In[/Leer a, b, c/]
    In --> D1{a &gt;= b?}
    D1 -- Sí --> D2{a &gt;= c?}
    D1 -- No --> D3{b &gt;= c?}
    D2 -- Sí --> WA[/Escribir a/]
    D2 -- No --> WC1[/Escribir c/]
    D3 -- Sí --> WB[/Escribir b/]
    D3 -- No --> WC2[/Escribir c/]
    WA --> End([Fin])
    WB --> End
    WC1 --> End
    WC2 --> End

Traza tú mismo con a=5, b=9, c=2: D1 → No → D3 → Sí → Escribir b → Fin. Correcto: 9 es el mayor.

Ejemplo 4 — Imprimir números del 1 al N (ciclo)¶

Los ciclos se expresan con una flecha de regreso de un proceso a una decisión anterior.

flowchart TD
    Start([Inicio]) --> In[/Leer N/]
    In --> Init[i = 1]
    Init --> D{i &lt;= N?}
    D -- Sí --> Print[/Escribir i/]
    Print --> Inc[i = i + 1]
    Inc --> D
    D -- No --> End([Fin])

Anatomía de un ciclo:

Inicialización — i = 1.
Condición — i <= N? (una decisión).
Cuerpo — lo que corre si la condición es verdadera (Escribir i).
Actualización — cambiar lo que la condición depende (i = i + 1).
Regreso a la condición — la flecha de regreso.

Si olvidas la actualización, tienes un ciclo infinito. Error muy común de principiantes.

Patrón del mundo real: reintento con límite.

flowchart TD
    Start([Inicio]) --> Init[intentos = 0]
    Init --> D1{intentos &lt; 3?}
    D1 -- No --> Locked[/Escribir &quot;Cuenta bloqueada&quot;/]
    Locked --> End([Fin])
    D1 -- Sí --> InP[/Leer contraseña/]
    InP --> D2{contraseña correcta?}
    D2 -- Sí --> OK[/Escribir &quot;Bienvenido&quot;/]
    OK --> End
    D2 -- No --> Inc[intentos = intentos + 1]
    Inc --> Fail[/Escribir &quot;Contraseña incorrecta&quot;/]
    Fail --> D1

Dos salidas del ciclo: o el usuario entra, o agota sus intentos. Siempre piensa cómo termina el ciclo al diseñarlo.

Ejemplo 6 — Promedio de N números¶

Combinar ciclo con acumulación.

flowchart TD
    Start([Inicio]) --> In[/Leer N/]
    In --> Init[suma = 0, i = 1]
    Init --> D{i &lt;= N?}
    D -- Sí --> ReadX[/Leer x/]
    ReadX --> Acc[suma = suma + x]
    Acc --> Inc[i = i + 1]
    Inc --> D
    D -- No --> Check{N &gt; 0?}
    Check -- Sí --> Calc[promedio = suma / N]
    Calc --> Out[/Escribir promedio/]
    Check -- No --> Err[/Escribir &quot;N debe ser positivo&quot;/]
    Out --> End([Fin])
    Err --> End

Caso borde manejado: N = 0 causaría división por cero, así que revisamos antes de dividir. Siempre caza los casos que rompen el "camino feliz".

Errores comunes¶

Sin Inicio o Fin. Todo diagrama es un proceso — los procesos tienen fronteras.
Decisiones con una sola salida. Un rombo con solo Sí no es decisión; es una pregunta sin consecuencia. Haz que ambas ramas cuenten.
Flechas que no se reúnen. Tras una rama, todos los caminos deben llegar a Fin (o volver al ciclo) — sin hilos sueltos.
Ciclos sin condición de salida. Si la decisión nunca se vuelve No, describiste un ciclo infinito.
Mezclar "qué" con "cómo". Los diagramas describen qué pasa, no cómo en un lenguaje específico. Mantén la sintaxis fuera.
Demasiado en un solo rombo. if (x > 0 AND y < 10 AND z != 5) en una sola decisión es difícil de leer. Divide en decisiones secuenciales cuando la lógica se complique.
Nombres de variables vagos. Asignar x = 5 no dice nada. Asignar contador_intentos = 0 cuenta una historia.

Problemas de práctica¶

Dibuja un diagrama para cada uno. Las soluciones se trabajan en clase.

Leer dos números e imprimir el mayor.
Leer un número e imprimir su valor absoluto (sin función predefinida).
Leer un año e imprimir si es bisiesto (divisible entre 4, excepto los de siglo que no sean divisibles entre 400).
Imprimir la tabla de multiplicar de un número hasta ×10.
Suma de los dígitos de un número de 3 cifras.
Leer números hasta que el usuario ingrese 0, luego imprimir la cantidad y el promedio.
Juego de adivinanza: la computadora elige 1–10, el usuario tiene 3 intentos.
Calcular calificación final dadas 3 parciales y sus pesos (ej. 30%, 30%, 40%). Mostrar "Aprobado" si ≥ 6.0, "Reprobado" si no.

Herramientas¶

diagrams.net — gratuita, en navegador, sin registro.
Lucidchart — tiene nivel gratuito, en la nube.
Mermaid Live Editor — el mismo formato de los ejemplos; copia-pega-ajusta.
Lápiz y papel — sigue siendo la forma más rápida de iterar. Dibuja feo, itera rápido, limpia después.

Idea de cierre¶

Un diagrama de flujo es un algoritmo visual. Si no puedes dibujar tu solución como diagrama, probablemente no la entiendes lo suficiente para codificarla. Acertémoslo en papel primero; la computadora lo agradecerá.

Siguiente: Módulo 03 — Pseudocódigo — el compañero textual del diagrama de flujo.
